Diagnostyka i kontrola jakości powłok chromowych w hydraulice siłowej

Wprowadzenie do diagnostyki powłok technicznych

Stabilność i niezawodność układów hydrauliki siłowej w stopniu krytycznym zależy od kondycji powierzchni tłoczysk. Choć chromowanie twarde jest uznawane za standard przemysłowy w ochronie elementów maszyn przed korozją i zużyciem ściernym, to samo nałożenie warstwy chromu nie gwarantuje długowieczności podzespołu. Kluczowym elementem zapewnienia jakości, realizowanym przez ekspertów HP-Hydraulika Siłowa, jest rygorystyczna diagnostyka i kontrola parametrów technicznych powłok.

W profesjonalnym procesie produkcyjnym i regeneracyjnym, diagnostyka nie ogranicza się jedynie do końcowego sprawdzenia gotowego produktu. Jest to wieloetapowy proces monitorowania interakcji między materiałem bazowym a warstwą galwaniczną. Zrozumienie metod badawczych oraz interpretacja wyników pomiarowych pozwalają na uniknięcie kosztownych awarii, które w warunkach eksploatacyjnych – np. w górnictwie czy budownictwie – mogą generować straty idące w dziesiątki tysięcy złotych za każdą godzinę przestoju. Artykuł ten szczegółowo omawia procedury kontrolne, nowoczesne narzędzia diagnostyczne oraz parametry, które decydują o tym, czy dany pręt chromowany spełnia rygorystyczne normy marki Cromax.

Kluczowe parametry podlegające kontroli jakości

Podstawą profesjonalnej oceny powłoki chromowej jest weryfikacja kilku kluczowych parametrów fizykochemicznych. Każdy z nich ma bezpośrednie przełożenie na funkcjonalność tłoczyska w siłowniku hydraulicznym.

Twardość mikrostrukturalna (metoda Vickersa)

Twardość powłoki chromowej jest parametrem determinującym odporność na zarysowania i zużycie ścierne. Standardowe powłoki Cromax charakteryzują się twardością na poziomie minimum 850 HV0,1, co w praktyce oznacza barierę niemal nieprzenikalną dla typowych zanieczyszczeń mechanicznych obecnych w oleju hydraulicznym.

Pomiar twardości odbywa się metodą mikrotwardości Vickersa, gdzie diamentowy wgłębnik o kształcie ostrosłupa jest wciskany w powierzchnię z precyzyjnie określoną siłą.
Regularna kontrola tego parametru pozwala wykluczyć błędy w procesie galwanizacji, takie jak niewłaściwa gęstość prądu lub nieodpowiednia temperatura kąpieli, które mogłyby prowadzić do zbyt miękkiej (poniżej 700 HV) lub zbyt kruchej struktury.

Grubość powłoki i jej równomierność

Grubość warstwy chromu musi być ściśle dostosowana do przeznaczenia pręta. W ofercie HP-Hydraulika standardem dla prętów o mniejszych średnicach jest zazwyczaj warstwa minimum 20 μm, natomiast dla większych średnic i trudnych warunków pracy wartość ta rośnie.

Diagnostyka grubości prowadzona jest za pomocą przyrządów wykorzystujących indukcję magnetyczną lub prądy wirowe. Są to metody nieniszczące (NDT), pozwalające na szybką weryfikację całej długości pręta.
Krytycznym aspektem jest tzw. rozkład grubości. Powłoka musi być równomierna na całym obwodzie i długości tłoczyska. Odchylenia mogą prowadzić do przedwczesnego zużycia uszczelnień zgarniających i nieszczelności układu.

Chropowatość powierzchni (Ra, Rz, Rmax)

Powierzchnia tłoczyska nie może być ani zbyt chropowata, ani zbyt gładka. Zbyt wysoka chropowatość działa jak pilnik na uszczelnienia, natomiast zbyt niska (lustrzana) uniemożliwia utrzymanie tzw. filmu olejowego, co prowadzi do pracy na sucho i zatarcia.

Parametr Ra (średnie arytmetyczne odchylenie profilu) dla produktów Cromax standardowo mieści się w granicach 0,10–0,25 μm.
Kontrola obejmuje również parametr Rz (wysokość chropowatości według dziesięciu punktów), który daje lepszy obraz obecności pojedynczych, głębokich bruzd mogących przecinać wargi uszczelniające.

Metody diagnostyczne i badania nieniszczące (NDT)

W diagnostyce przemysłowej stosowanej przez partnerów firmy Ovako, takich jak HP-Hydraulika, wykorzystuje się szereg zaawansowanych technik badawczych. Pozwalają one na ocenę stanu pręta bez naruszania jego struktury.

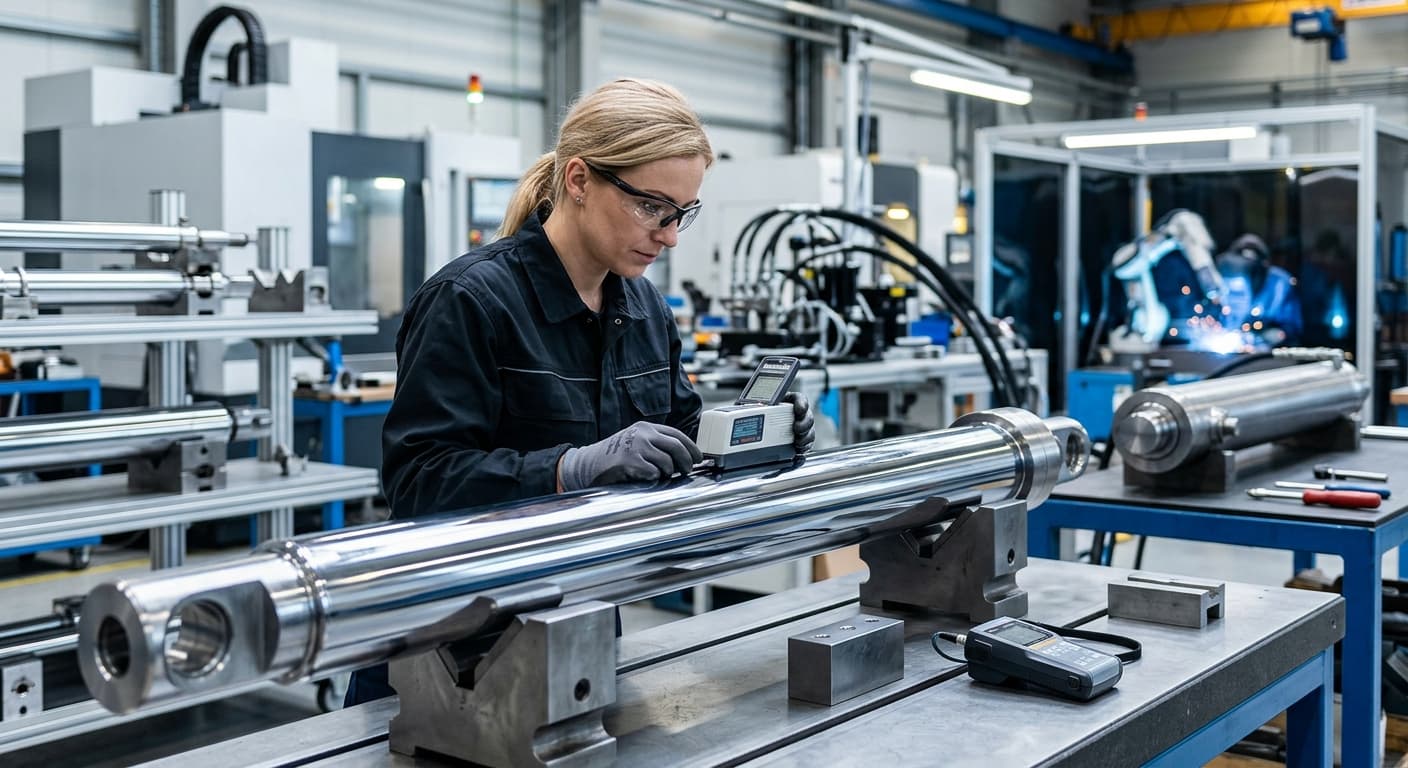

Pomiary grubościomierzami magnetyczno-indukcyjnymi

To podstawowe narzędzie w warsztacie diagnostycznym. Urządzenia te wykorzystują zjawisko pola magnetycznego do określenia odległości między sondą a stalowym podłożem (materiałem bazowym).

Kalibracja: Przed każdym pomiarem urządzenie kalibrowane jest na wzorcach o znanej grubości.
Wielopunktowość: Pomiarów dokonuje się w co najmniej kilku sekcjach wzdłużnych oraz w czterech punktach na obwodzie (co 90 stopni).
Rejestracja danych: Nowoczesne systemy pozwalają na archiwizację wyników, co jest istotne przy certyfikacji jakościowej ISO.

Defektoskopia wizualna i mikroskopowa

Choć wydaje się prosta, zaawansowana kontrola wizualna wymaga dużego doświadczenia. Eksperci poszukują takich wad jak:

„Pitting” (wżery): Małe zagłębienia, które mogą być zarzewiem korozji podpowłokowej.
Łuszczenie się (peeling): Oznaka słabej adhezji (przyczepności) chromu do podłoża, często wynikająca ze złego przygotowania powierzchni przed chromowaniem.
Przypalenia galwaniczne: Zmiany koloru lub struktury świadczące o błędach w procesie elektrochemicznym.

Zastosowanie mikroskopów warsztatowych pozwala na analizę gęstości mikropęknięć. Paradoksalnie, kontrolowana sieć mikropęknięć (micro-cracking) jest cechą pożądaną w technologii chromowania twardego, gdyż sprzyja ona retencji oleju smarnego.

Analiza struktury mikropęknięć – klucz do odporności korozyjnej

Jednym z najbardziej technicznych aspektów diagnostyki powłok typu Cromax jest analiza sieci mikropęknięć. W przeciwieństwie do standardowego chromu, który może mieć pęknięcia makroskopowe (przechodzące przez całą grubość warstwy aż do stali), wysokiej jakości chromowanie twarde charakteryzuje się gęstą siecią pęknięć mikroskopowych.

Dlaczego mikropęknięcia są monitorowane?

Gęstość mikropęknięć: W profesjonalnych powłokach powinna ona wynosić od 300 do ponad 1000 pęknięć na centymetr liniowy.
Mechanizm ochrony: Mikropęknięcia nie nachodzą na siebie w sposób ciągły od powierzchni do materiału bazowego. Tworzą one labirynt, który skutecznie utrudnia penetrację czynników korozyjnych (np. słonej wody czy kwasów) do stali.
Diagnostyka laboratoryjna: Realizowana poprzez trawienie próbki i obserwację pod powiększeniem minimum 200x. HP-Hydraulika, jako dystrybutor marki Cromax, zapewnia produkty, w których ten parametr jest rygorystycznie kontrolowany na etapie produkcji w hucie Ovako.

Najczęstsze problemy eksploatacyjne i ich diagnostyka polowa

W codziennej praktyce serwisowej HP-Hydraulika Siłowa, specjaliści często spotykają się z uszkodzeniami, które wymagają trafnej diagnozy w celu uniknięcia ich powtórzenia po naprawie.

Korozja podpowłokowa

Objawia się „puchnięciem” chromu i jego późniejszym pękaniem. Przyczyną jest zazwyczaj uszkodzenie mechaniczne warstwy chromu lub jej nieszczelność, co w agresywnym środowisku prowadzi do utleniania stali pod spodem.

Metoda diagnostyczna: Badanie w komorze solnej (np. test NSS według ISO 9227). Choć jest to badanie niszczące, przeprowadza się je na próbkach partii materiału, aby określić odporność antykorozyjną wyrażoną w godzinach (np. 100h, 500h, 1000h).
Rozwiązanie: Zastosowanie prętów o podwyższonej odporności korozyjnej (np. Cromax 482), które wytrzymują ekstremalne warunki morskie i przemysłowe.

Zużycie ścierne i „paski” na powierzchni

Pojawienie się wzdłużnych rys na tłoczysku jest sygnałem alarmowym dla operatora maszyny.

Diagnoza: Często problem nie leży w samej powłoce, ale w zanieczyszczonym oleju lub zużytych prowadnicach wewnątrz siłownika. Diagnostyka polega na analizie profilu chropowatości w miejscu uszkodzenia.
Prewencja: Regularna diagnostyka czystości oleju oraz stosowanie prętów o wysokiej twardości powierzchniowej, które są mniej podatne na zarysowania drobinami metalu.

Rola wsparcia technicznego i ekspertyz HP-Hydraulika

Firma HP-Hydraulika Siłowa nie ogranicza się jedynie do sprzedaży komponentów. Kluczowym filarem działalności jest doradztwo techniczne oparte na wieloletnim doświadczeniu w mechanice maszyn.

Kiedy warto zlecić profesjonalną ekspertyzę?

Przy powtarzających się awariach siłowników w konkretnym typie maszyny.
Przy projektowaniu nowych urządzeń pracujących w nietypowych warunkach (np. wysokie zapylenie, kontakt z chemikaliami).
W procesie modernizacji parku maszynowego, gdzie zamiana standardowych prętów na produkty marki Cromax może przynieść wymierne oszczędności.

Specjaliści firmy potrafią na podstawie oględzin zużytego elementu wskazać błędy konstrukcyjne lub eksploatacyjne, co jest nieocenioną wartością dodaną przy regeneracji podzespołów. Dzięki ścisłej współpracy z Ovako, klienci mają dostęp do najnowszej wiedzy z zakresu inżynierii powierzchni.

Podsumowanie i wnioski dla praktyków

Diagnostyka i kontrola jakości powłok chromowych to procesy, które łączą w sobie zaawansowaną fizykę ciała stałego z praktyczną wiedzą inżynierską. Wybór odpowiedniego dostawcy prętów chromowanych, takiego jak HP-Hydraulika Siłowa, daje gwarancję, że parametry techniczne nie są jedynie deklaracjami na papierze, ale realnymi właściwościami produktu.

Kluczowe punkty do zapamiętania dla osób odpowiedzialnych za utrzymanie ruchu i projektantów:

Twardość i grubość to fundament, ale o trwałości decyduje struktura mikropęknięć i adhezja.
Nieniszczące badania grubości i chropowatości powinny być standardem przy każdym odbiorze regenerowanego siłownika.
Marka Cromax to nie tylko stal, to przede wszystkim gwarancja powtarzalności parametrów korozyjnych i mechanicznych, co potwierdzają rygorystyczne testy jakościowe.
Profesjonalna diagnostyka pozwala na przejście z modelu „naprawiamy po awarii” na model „zapobiegamy awariom”, co jest istotą nowoczesnego zarządzania parkiem maszynowym.

Dbałość o detale na etapie diagnostyki i kontroli jakości przekłada się bezpośrednio na bezpieczeństwo pracy oraz efektywność ekonomiczną przedsiębiorstwa. W świecie hydrauliki siłowej, gdzie ciśnienia sięgają setek barów, nie ma miejsca na kompromisy jakościowe w obszarze powierzchni tłoczysk.
