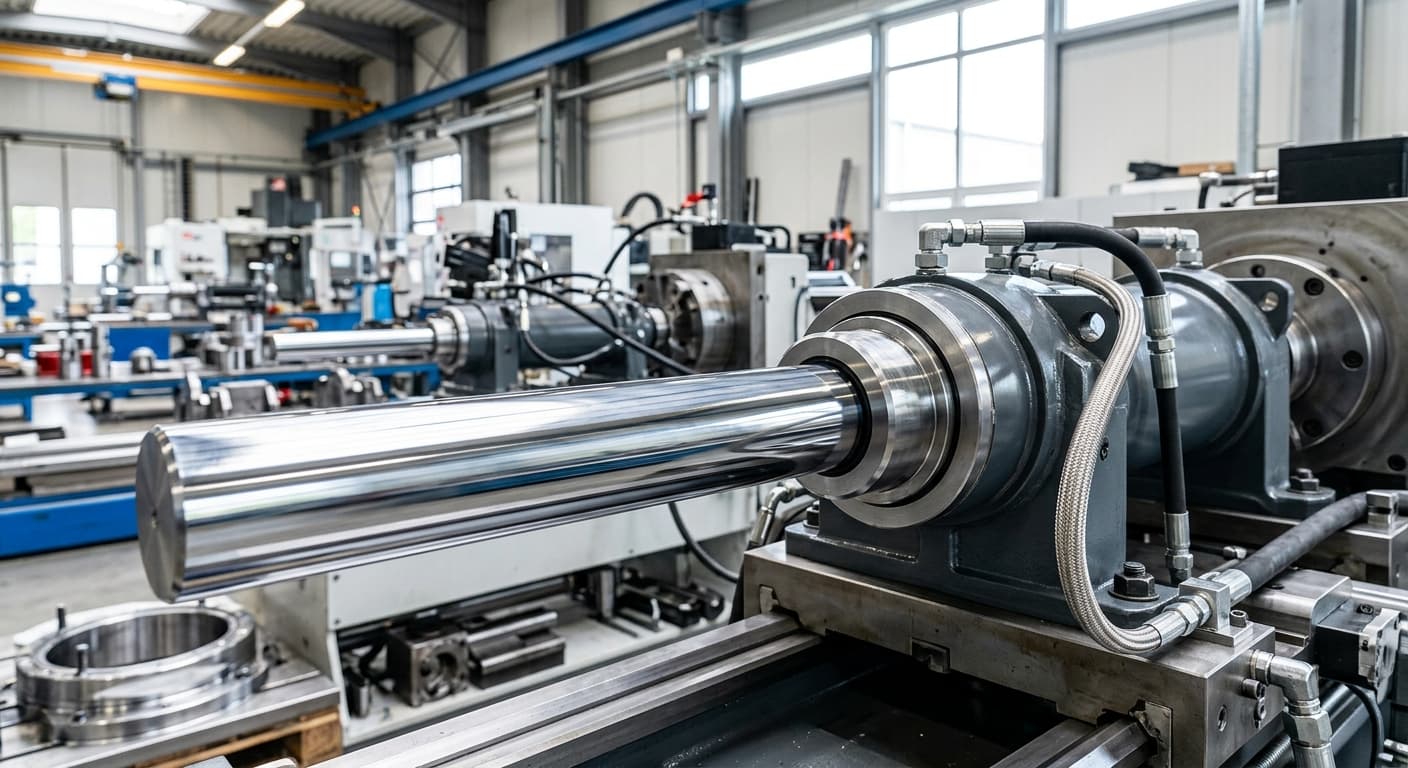

Architektura trwałości: Zaawansowane kryteria doboru tłoczysk chromowanych w projektowaniu układów hydraulicznych

Wprowadzenie

We współczesnej inżynierii mechanicznej, gdzie parametry pracy maszyn są nieustannie śrubowane, rola komponentów odpowiedzialnych za przenoszenie mocy i uszczelnienie układów staje się kluczowa. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel marki Ovako i producent wysokiej klasy komponentów, od lat dostarcza rozwiązania oparte na prętach chromowanych Cromax. Wybór odpowiedniego tłoczyska nie jest jedynie kwestią dopasowania średnicy, lecz złożonym procesem inżynieryjnym, uwzględniającym trybologię, elektrochemię oraz odporność zmęczeniową materiału.

Chromowanie twarde (techniczne) to proces, który nadaje prętom stalowym unikalne właściwości użytkowe, niezbędne w wymagających środowiskach pracy, takich jak górnictwo, budownictwo czy przemysł morski. W niniejszym artykule przyjrzymy się głębiej aspektom technicznym, które sprawiają, że pręty chromowane stanowią fundament niezawodności siłowników hydraulicznych, oraz przeanalizujemy kryteria, jakimi powinni kierować się projektanci i działy utrzymania ruchu przy ich doborze.

Fizykochemia powłoki chromowej i jej rola w układzie tribologicznym

Powłoka chromowa nakładana metodą galwaniczną w zakładach takich jak HP-Hydraulika to coś więcej niż tylko bariera antykorozyjna. To precyzyjnie zaprojektowana warstwa o grubości zazwyczaj mieszczącej się w przedziale od 20 do 50 mikrometrów, która posiada specyficzne właściwości strukturalne.

Twardość i odporność na ścieranie

Chrom techniczny charakteryzuje się niezwykle wysoką twardością, osiągającą wartości rzędu 800–1100 HV (według skali Vickersa). Dla porównania, standardowe stale konstrukcyjne rzadko przekraczają wartość 250 HV bez dodatkowej obróbki cieplnej. Ta dysproporcja sprawia, że tłoczysko staje się odporne na zarysowania spowodowane przez twarde cząstki zanieczyszczeń (np. piasek, opiłki metalu), które mogą przedostać się pod uszczelnienie zgarniające.

Współczynnik tarcia i mikrostruktura

Jedną z najważniejszych cech chromu jest jego niski współczynnik tarcia. W kontakcie z elastomerami, z których wykonane są uszczelnienia, chrom zapewnia płynność ruchu (eliminacja zjawiska stick-slip), co bezpośrednio przekłada się na precyzję sterowania siłownikiem. Kluczowym aspektem jest tutaj tzw. sieć mikropęknięć (micro-cracks). Choć brzmi to paradoksalnie, kontrolowana obecność tysięcy mikroskopijnych pęknięć na centymetr kwadratowy (zazwyczaj od 400 do 1000) jest pożądana. Tworzą one naturalne rezerwuary dla filmu olejowego, co zapewnia stałe smarowanie warg uszczelki, redukując jej zużycie termiczne i mechaniczne.

Dobór materiału bazowego: Dlaczego pręty Cromax stanowią standard rynkowy?

Jako przedstawiciel firmy Ovako, HP-Hydraulika oferuje pręty Cromax, które wyróżniają się na tle standardowych wyrobów hutniczych precyzyjną kontrolą składu chemicznego stali bazowej. Wybór gatunku stali pod warstwę chromu ma fundamentalne znaczenie dla końcowej wydajności elementu.

• Stal C45E: Najczęściej stosowana stal węglowa w standardowych aplikacjach. Zapewnia dobry kompromis między wytrzymałością a obrabialnością. Jest idealna do siłowników pracujących w umiarkowanych warunkach obciążeniowych.
• Stal 20MnV6: To wybór dla bardziej wymagających aplikacji. Dzięki dodatkowi wanadu i manganu stal ta posiada doskonałą spawalność (niski ekwiwalent węgla CEV) oraz wyższą granicę plastyczności. Jest to kluczowe przy produkcji tłoczysk o dużych długościach, gdzie ryzyko wyboczenia jest wysokie.
• Stale stopowe (np. 42CrMo4): Stosowane w wersjach hartowanych indukcyjnie, gdzie wymagana jest ekstremalna odporność na uderzenia mechaniczne i wysokie ciśnienia powierzchniowe.

W procesie produkcji w HP-Hydraulika pręty poddawane są rygorystycznemu szlifowaniu bezkłowemu (centerless grinding). Pozwala to na uzyskanie tolerancji wymiarowej w klasie ISO f7, co jest standardem dla tłoczysk hydraulicznych, gwarantującym idealne pasowanie z dławnicą siłownika.

Proces technologiczny chromowania – od przygotowania do wykończenia

Jakość powłoki chromowej zależy w równym stopniu od parametrów kąpieli galwanicznej, jak i od przygotowania mechanicznego powierzchni. W HP-Hydraulika proces ten jest monitorowany na każdym etapie, co pozwala na uniknięcie typowych wad, takich jak złuszczenia czy porowatość.

Etapy przygotowania powierzchni

1. Szlifowanie wstępne i wykończeniowe: Usuwanie wszelkich wad powierzchniowych stali bazowej. Każda rysa na stali zostałaby „powielona” przez warstwę chromu, dlatego powierzchnia przed galwanizacją musi być niemal lustrzana.
2. Odtłuszczanie i trawienie: Procesy chemiczne mające na celu usunięcie resztek chłodziw i tlenków. Zapewnia to maksymalną adhezję (przyczepność) chromu do podłoża na poziomie międzyatomowym.
3. Kąpiel galwaniczna: Pręty zanurzane są w elektrolicie na bazie kwasu chromowego. Parametry takie jak gęstość prądu, temperatura (zazwyczaj 50–60°C) oraz stężenie katalizatorów są kluczowe dla szybkości narastania warstwy i jej twardości.

Wykończenie powierzchni – Superfinish

Po nałożeniu chromu pręt poddawany jest polerowaniu taśmowemu. Celem nie jest jedynie uzyskanie estetycznego połysku, ale przede wszystkim osiągnięcie optymalnej chropowatości powierzchni (Ra w zakresie 0,10–0,20 µm). Zbyt gładka powierzchnia (Ra < 0,05 µm) mogłaby paradoksalnie prowadzić do szybszego zużycia uszczelnień z powodu braku możliwości utrzymania filmu olejowego.

Wyzwania eksploatacyjne i wsparcie techniczne HP-Hydraulika

Nawet najlepsze tłoczysko chromowane może ulec awarii, jeśli nie zostanie odpowiednio dobrane do środowiska pracy. Eksperci z HP-Hydraulika zapewniają wsparcie techniczne w diagnozowaniu przyczyn przedwczesnego zużycia, które najczęściej wynikają z następujących czynników:

• Kruchość wodorowa: Zjawisko wnikania wodoru do struktury stali podczas procesu galwanicznego. Może to prowadzić do pękania prętów pod obciążeniem. Profesjonalne zakłady stosują proces wygrzewania (odwodorowania) po chromowaniu, aby wyeliminować to ryzyko.
• Korozja podpowłokowa: Jeśli powłoka ma zbyt małą gęstość mikropęknięć lub jest zbyt cienka, czynniki korozyjne mogą dotrzeć do stali bazowej. Rozwiązaniem oferowanym przez HP-Hydraulika jest stosowanie prętów o podwyższonej odporności, np. Cromax 280, które przechodzą testy w komorze solnej przez setki godzin bez śladów korozji.
• Uszkodzenia mechaniczne: W branży budowlanej często dochodzi do uderzeń kamieni w tłoczyska. W takich przypadkach zaleca się stosowanie prętów hartowanych indukcyjnie pod warstwą chromu, co zapobiega powstawaniu tzw. „efektu skorupki jajka” (wgniatania miękkiej stali pod twardym chromem).

Regeneracja czy wymiana? Ekonomika utrzymania ruchu

Firma HP-Hydraulika specjalizuje się nie tylko w dostarczaniu nowych komponentów, ale również w regeneracji siłowników. Decyzja o regeneracji tłoczyska poprzez ponowne chromowanie musi być poprzedzona wnikliwą ekspertyzą.

1. Ocena opłacalności: Jeśli ubytki materiału bazowego są zbyt głębokie (powyżej 0,5 mm na stronę), regeneracja może wymagać napawania, co znacząco podnosi koszty. W takim przypadku często ekonomicznie uzasadniona jest produkcja nowego tłoczyska z prętów Cromax dostępnych w magazynie firmy.
2. Szlifowanie podwymiarowe: W niektórych przypadkach możliwe jest zeszlifowanie starej powłoki, nałożenie nowej, grubszej warstwy chromu i doszlifowanie do wymiaru nominalnego. Pozwala to na zachowanie oryginalnych uszczelnień i obudowy siłownika.
3. Wsparcie inżynieryjne: HP-Hydraulika doradza, jak zmodernizować istniejący układ, np. zamieniając standardowe pręty na wersje o lepszych parametrach korozyjnych, co wydłuża cykl życia maszyny i redukuje przestoje.

Podsumowanie

Technologia chromowania prętów stalowych to fundament współczesnej hydrauliki siłowej. Wybór produktów takich jak pręty Cromax, wsparty wiedzą techniczną specjalistów z HP-Hydraulika, gwarantuje najwyższą wydajność systemów hydraulicznych. Kluczem do sukcesu jest zrozumienie synergii między stalą bazową, precyzyjnie nałożoną powłoką chromową a warunkami, w jakich przyjdzie pracować gotowemu siłownikowi.

Dzięki profesjonalnemu podejściu do procesu galwanizacji, rygorystycznej kontroli jakości oraz szerokiej ofercie materiałowej, HP-Hydraulika Siłowa i Mechanika Maszyn s.c. pozostaje liderem w dostarczaniu rozwiązań dla najbardziej wymagających sektorów przemysłu. Pamiętajmy, że w hydraulice precyzja rzędu mikrometrów na powierzchni tłoczyska decyduje o tonach udźwigu i latach bezawaryjnej pracy całego urządzenia.
