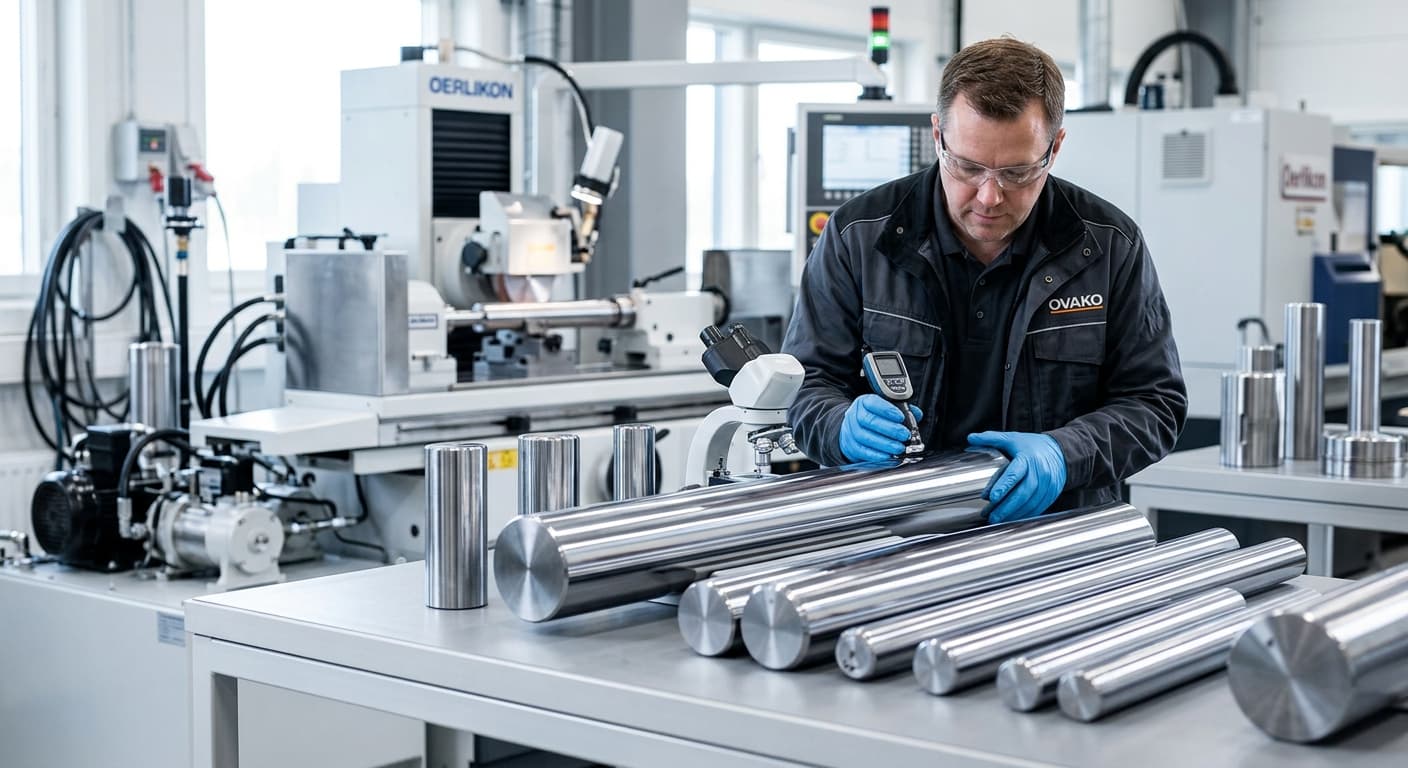

Analiza metalurgiczna i mechaniczna prętów Cromax w wymagających układach hydraulicznych

Wprowadzenie do nowoczesnej inżynierii materiałowej w hydraulice

Rozwój współczesnych układów hydrauliki siłowej stawia przed projektantami i producentami maszyn coraz wyższe wymagania w zakresie trwałości, precyzji oraz redukcji masy podzespołów. Kluczowym elementem każdego siłownika hydraulicznego jest tłoczysko, które musi sprostać nie tylko ekstremalnym ciśnieniom roboczym, ale także agresywnym warunkom środowiskowym oraz intensywnym obciążeniom mechanicznym. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel marki Ovako, dostarcza na polski rynek rozwiązania oparte na technologii Cromax, która stanowi punkt odniesienia dla całej branży.

Producentem stali Cromax jest szwedzka firma Ovako, będąca częścią grupy Nippon Steel. To, co wyróżnia te produkty na tle konkurencji, to pełna kontrola nad łańcuchem produkcji – od surówki opartej w 97% na recyklingu złomu stalowego, aż po gotowy, precyzyjnie chromowany pręt. Dzięki ponad 35-letniemu doświadczeniu we współpracy z producentami siłowników, Ovako opracowało gamę gatunków stali i powłok, które pozwalają na optymalizację konstrukcji pod kątem ekonomicznym i technicznym.

Charakterystyka gatunków stali mikrostopowych: Cromax 180X i 280X

Współczesna hydraulika mobilna, stosowana w rolnictwie czy maszynach budowlanych, wymaga materiałów, które łączą wysoką granicę plastyczności z doskonałą spawalnością. Tradycyjne stale węglowe często ustępują pola nowoczesnym gatunkom mikrostopowym opracowanym przez Ovako.

Cromax 180X – ekonomia i wydajność

Gatunek 180X to stal średniowęglowa mikrostopowa, która stanowi doskonałą alternatywę dla popularnej stali C45E. Jej przewaga uwidacznia się szczególnie po procesie chromowania, gdzie zachowuje znacznie wyższe parametry mechaniczne. Skład chemiczny oparty na węglu (0.38%), manganie (0.7%) oraz dodatku wanadu (0.08%) pozwala uzyskać parametry, które w przypadku standardowych stali wymagałyby kosztownej obróbki cieplnej.

• Dla średnic 20-90 mm: granica plastyczności Re wynosi min. 500 MPa, a wytrzymałość na rozciąganie Rm mieści się w granicach 750 MPa.
• Twardość materiału wynosi 230-280 HB.
• Wariant 180X CD (ciągniony na zimno) oferuje jeszcze wyższą granicę plastyczności Re >= 690 MPa.
• W porównaniu do C45E, gatunek 180X wykazuje znacznie lepszą spawalność (CEV max 0.62 vs 0.77 dla C45E), co redukuje ryzyko pęknięć w strefie wpływu ciepła.

Cromax 280X – fundament nowoczesnych siłowników

Cromax 280X to podstawowy produkt o podwyższonej wytrzymałości, dedykowany do najbardziej odpowiedzialnych zastosowań w hydraulice mobilnej i energetyce wiatrowej. Dzięki bardzo dobrej kombinacji obrabialności i spawalności, pozwala na projektowanie lżejszych siłowników przy zachowaniu tej samej sztywności konstrukcji.

• Parametry dla średnic 20-90 mm: Re >= 520 MPa, Rm 650-800 MPa, wydłużenie A5 19%.
• Wysoka udarność: min. 27 J przy temperaturze -20 stopni Celsjusza.
• Dla większych średnic (> 125 mm), Re wynosi min. 350 MPa.
• W wykonaniu hartowanym indukcyjnie (280X IH), twardość powierzchniowa pod warstwą chromu wynosi min. 45 HRC.

Zastosowanie stali 280X zamiast standardowych rozwiązań (np. 20MnV6) pozwala na realne oszczędności. Według analiz Ovako, użycie mocniejszego materiału umożliwia zmniejszenie średnicy tłoczyska, co może obniżyć koszty produkcji siłownika o około 30%.

Rozwiązania do zadań specjalnych: Cromax 482 i 42CrMo4

W aplikacjach, gdzie siłowniki są narażone na silne uderzenia zewnętrzne (maszyny leśne, budowlane) lub ekstremalne obciążenia dynamiczne (górnictwo), konieczne jest zastosowanie stali o najwyższych parametrach wytrzymałościowych.

Cromax 482 – odporność na udary

Należy podkreślić, że Cromax 482 to odrębny gatunek stali mikrostopowej, a nie handlowa nazwa stali 42CrMo4. Jest on standardowo hartowany indukcyjnie, co tworzy sztywne podłoże dla warstwy chromu, zapobiegając jej pękaniu pod wpływem uderzeń kamieni czy innych uszkodzeń mechanicznych.

• Dla średnic poniżej 125 mm: Re >= 580 MPa, Rm 850-1000 MPa.
• Twardość powierzchniowa po hartowaniu: min. 55 HRC.
• Twardość rdzenia: 250-300 HB.

Cromax 42CrMo4 – najwyższa wytrzymałość

Stal 42CrMo4 (oznaczana również jako 42CrMo4V) to niskostopowa stal chromowo-molibdenowa, ulepszana cieplnie (hartowana i odpuszczana). Jest to wybór dla najbardziej wymagających konstrukcji, takich jak obudowy zmechanizowane w górnictwie podziemnym.

• Dla najmniejszych średnic (< 40 mm): Re >= 750 MPa, Rm 1000-1200 MPa.
• Doskonała udarność: min. 35 J przy 20 stopniach Celsjusza.
• Możliwość hartowania indukcyjnego do twardości min. 55 HRC.

Inżynieria powierzchni i ochrona korozyjna w systemach Cromax i NiKrom

Sama wytrzymałość mechaniczna stali to tylko połowa sukcesu. Równie istotna jest ochrona powierzchni przed korozją, która w systemach Ovako jest realizowana poprzez precyzyjne chromowanie galwaniczne oraz technologię NiKrom.

Rodzaje powłok i ich odporność korozyjna

Odporność korozyjna jest mierzona w testach w mgle solnej zgodnie z normą ISO 9227. Ovako oferuje cztery główne poziomy ochrony:

1. Cromax (standard): Pojedyncza warstwa chromu o grubości min. 20 µm (dla małych średnic min. 15 µm). Gwarantuje odporność do 120 h w teście NSS (Neutral Salt Spray) oraz do 40 h w teście AASS (Acetic Acid Salt Spray) przy najwyższej ocenie rating 10.
2. Cromax C: Podwójna warstwa chromu, która znacząco utrudnia penetrację czynników korozyjnych przez naturalne mikropęknięcia chromu. Zapewnia ochronę do 240 h NSS i 80 h AASS (rating 10).
3. NiKrom 150: System dwuwarstwowy składający się z warstwy niklu (min. 10 µm) oraz chromu (min. 20 µm). Zapewnia min. 500 h NSS i min. 150 h AASS.
4. NiKrom 500: Najwyższy stopień ochrony, z warstwą niklu o grubości min. 30 µm. Wytrzymuje min. 1500 h NSS i min. 500 h AASS.

Technologia NiKrom (w HP-Hydraulika funkcjonująca pod nazwą Ni-Cromax) wykorzystuje ciągliwą warstwę niklu, która nie posiada mikropęknięć typowych dla twardego chromu. Stanowi ona szczelną barierę odcinającą stal od agresywnego środowiska (np. woda morska, chemikalia rolnicze). Odporność ta jest porównywalna z drogimi tłoczyskami wykonanymi ze stali nierdzewnej, przy zachowaniu wyższych parametrów mechanicznych stali stopowej.

Parametry techniczne i standardy wykonania

Wszystkie produkty Cromax dostarczane przez HP-Hydraulika spełniają rygorystyczne normy dotyczące precyzji wykonania:

• Tolerancja średnicy: Standardowo ISO f7, co zapewnia idealne pasowanie z uszczelnieniami siłownika.
• Chropowatość powierzchni: Ra wynosi standardowo 0.05-0.10 µm (max 0.2 µm). Tak niska chropowatość jest kluczowa dla żywotności uszczelnień hydraulicznych, minimalizując tarcie i zużycie.
• Twardość chromu: Minimum 850 HV0.1, co gwarantuje doskonałą odporność na ścieranie.
• Prostoliniowość: Dla średnic powyżej 30 mm wynosi max 0.1 mm na 1 metr bieżący, co jest kluczowe dla uniknięcia sił poprzecznych wewnątrz siłownika.
• Długości handlowe: Standardowa długość prętów to 6100 mm (+100/-0 mm), z zakresem produkcyjnym od 3000 do 7800 mm.

Ekonomiczne aspekty wyboru prętów Cromax

Inwestycja w zaawansowane materiały Ovako przekłada się na realne korzyści finansowe w cyklu życia produktu. Ovako promuje zasadę optymalizacji, według której zmniejszenie średnicy tłoczyska o zaledwie 5 mm może wygenerować około 15% oszczędności kosztów materiałowych i produkcyjnych. Dzięki wyższej granicy plastyczności stali takich jak 280X czy 180X, konstruktorzy mogą stosować mniejsze przekroje bez ryzyka wyboczenia tłoczyska.

Dodatkowo, doskonała spawalność gatunków mikrostopowych (niski parametr CEV) skraca czas przygotowania produkcji, eliminując w wielu przypadkach konieczność pracochłonnego i kosztownego podgrzewania wstępnego detali przed spawaniem (zalecane dopiero powyżej średnicy 60 mm dla 180X).

Podsumowanie

Wybór odpowiedniego materiału na tłoczyska siłowników hydraulicznych to proces wymagający analizy zarówno obciążeń mechanicznych, jak i warunków korozyjnych. Produkty Cromax, oferowane przez firmę HP-Hydraulika Siłowa i Mechanika Maszyn s.c., dostarczają inżynierom pełną paletę rozwiązań – od ekonomicznych stali 180X, przez wytrzymałe 280X i 42CrMo4, aż po ekstremalnie odporne na korozję systemy NiKrom.

Dzięki unikalnym właściwościom stali Ovako, możliwe jest tworzenie maszyn nie tylko bardziej niezawodnych i trwałych, ale także lżejszych i tańszych w produkcji. Wsparcie techniczne i ekspertyzy oferowane przez HP-Hydraulika pozwalają na precyzyjne dopasowanie gatunku stali i rodzaju powłoki do konkretnego zastosowania, co stanowi gwarancję najwyższej jakości w wymagającym świecie hydrauliki siłowej.
